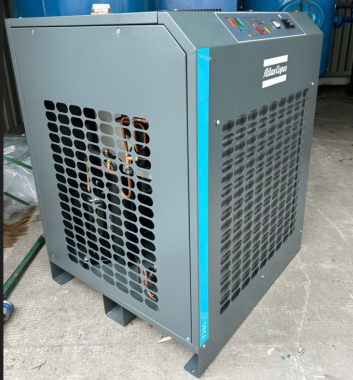

Máy sấy khí F120 Atlas Copco chính hãng – 120 l/s,

Máy sấy khí F120 Atlas Copco thuộc dòng F-series refrigerant dryers, được thiết kế để loại bỏ độ ẩm còn lại trong khí nén, giúp hệ thống cung cấp nguồn khí khô và ổn định hơn cho các thiết bị sử dụng khí nén.

F120 có lưu lượng xử lý 120 l/s, tương đương khoảng 254 CFM, công suất điện danh định 1.100W tại 50Hz, sử dụng nguồn 230V/1Ph/50Hz, kết nối khí G1 1/2" và áp suất làm việc tối đa 13 bar. Theo tài liệu Atlas Copco, dòng F có thể duy trì pressure dewpoint ổn định xuống đến 7°C, phù hợp với các ứng dụng yêu cầu kiểm soát độ ẩm trong khí nén.

1. Giới thiệu máy sấy khí F120 Atlas Copco

Trong quá trình nén, không khí đi vào máy nén mang theo hơi ẩm. Sau khi được nén, lượng hơi ẩm này vẫn tồn tại trong khí nén và có thể ngưng tụ thành nước khi nhiệt độ giảm.

Atlas Copco chỉ ra rằng khí ra khỏi máy nén có thể đạt 100% độ ẩm. Aftercooler và bộ xả nước là tuyến bảo vệ đầu tiên, trong khi máy sấy khí giúp loại bỏ phần độ ẩm còn lại để đáp ứng những ứng dụng yêu cầu chất lượng khí cao hơn.

F120 Atlas Copco sử dụng công nghệ máy sấy lạnh để xử lý lượng hơi ẩm còn lại trong khí nén. Thiết bị được thiết kế theo hướng nhỏ gọn, hiệu quả và dễ bảo trì.

Những thông số nổi bật của F120

• Model: F120
• Lưu lượng xử lý: 120 l/s
• Tương đương: khoảng 254 CFM
• Độ sụt áp: 0,28 bar
• Công suất điện: 1.100W @ 50Hz
• Áp suất làm việc tối đa: 13 bar
• Nguồn điện: 230V/1Ph/50Hz
• Kết nối: G1 1/2"
• Kích thước: 650 × 650 × 875 mm
• Trọng lượng: 75 kg
• Môi chất lạnh: R410A
• Pressure Dewpoint: xuống đến 7°C

Các thông số F120 trong bảng kỹ thuật của Atlas Copco được thể hiện tại dòng model F120 của tài liệu.

2. Chức năng của máy sấy khí nén F120

2.1. Tách và loại bỏ độ ẩm trong khí nén

Chức năng quan trọng nhất của máy sấy khí F120 là xử lý độ ẩm trong dòng khí nén.

Sau khi khí nén được làm lạnh, hơi nước có thể ngưng tụ và được tách khỏi dòng khí. Nhờ vậy, lượng hơi ẩm tiếp tục đi vào hệ thống đường ống và thiết bị sử dụng khí được giảm xuống.

Điều này đặc biệt quan trọng đối với những hệ thống có:

• Đường ống khí nén dài.
• Nhiều thiết bị sử dụng khí.
• Thiết bị điều khiển khí nén.
• Dụng cụ khí nén.
• Hệ thống sơn.
• Máy móc sản xuất yêu cầu khí khô.

2.2. Duy trì Pressure Dewpoint ổn định

F-series được thiết kế để duy trì pressure dewpoint ổn định xuống đến 7°C.

Theo bảng phân loại chất lượng khí trong tài liệu, PDP 7°C tương ứng ISO 8573-1 Class 5 đối với tiêu chí nước.

2.3. Hạn chế nước ngưng trong hệ thống

Khi độ ẩm trong khí nén được kiểm soát, nguy cơ nước ngưng xuất hiện trong đường ống và thiết bị sử dụng khí cũng được giảm xuống.

Atlas Copco cho biết khí nén khô giúp tăng độ tin cậy và tuổi thọ của thiết bị, đồng thời giảm nguy cơ hư hỏng và gián đoạn sản xuất do hơi ẩm.

3. Bảng thông số kỹ thuật máy sấy khí F120 Atlas Copco

Thông số F120 được lấy từ bảng Technical Specifications trong tài liệu Atlas Copco.

Tài liệu cũng quy định các giới hạn vận hành gồm nhiệt độ môi trường tối đa 46°C, tối thiểu 5°C, nhiệt độ khí vào tối đa 62°C và áp suất làm việc tối đa 13 bar.

4. Thành phần và cấu tạo máy sấy khí F120

F120 sử dụng hệ thống lạnh để làm lạnh khí nén, tạo điều kiện cho hơi nước ngưng tụ và được loại bỏ.

4.1. Bộ trao đổi nhiệt Air/Air & Air/Refrigerant

Bộ trao đổi nhiệt thực hiện quá trình trao đổi nhiệt trong hệ thống sấy.

Atlas Copco thiết kế bộ trao đổi nhiệt với mục tiêu đạt hiệu suất trao đổi nhiệt cao và tổn thất tải thấp.

4.2. Dàn ngưng môi chất lạnh

Dàn ngưng được làm mát bằng không khí và có diện tích trao đổi nhiệt lớn nhằm nâng cao hiệu quả trao đổi nhiệt.

4.3. Máy nén lạnh

Máy nén lạnh được dẫn động bằng động cơ điện, làm mát bằng môi chất lạnh và được bảo vệ chống quá tải nhiệt.

4.4. Van Hot Gas Bypass

Van Hot Gas Bypass là một trong những bộ phận quan trọng của hệ thống lạnh.

Chức năng gồm:

• Duy trì khả năng làm lạnh trong các điều kiện tải khác nhau.
• Duy trì áp suất ổn định trong evaporator.
• Hạn chế nguy cơ đóng băng trong evaporator.

4.5. Capillary Tube

Ống mao dẫn giúp giảm áp suất và nhiệt độ của môi chất lạnh để hỗ trợ quá trình làm lạnh.

4.6. Timer Drain

Trong quá trình sấy lạnh sẽ phát sinh nước ngưng. Timer drain đảm nhiệm việc xả lượng nước ngưng ra khỏi thiết bị.

4.7. Bảng điều khiển

Bảng điều khiển được trang bị PDP indicator và công tắc ON/OFF chính, giúp người vận hành kiểm soát thiết bị và theo dõi điểm sương áp suất.

5. Ưu điểm của máy sấy khí F120 Atlas Copco

Điểm sương ổn định

F120 thuộc dòng F-series với khả năng duy trì pressure dewpoint ổn định xuống đến 7°C, đáp ứng những ứng dụng cần kiểm soát độ ẩm trong khí nén.

Hiệu suất trao đổi nhiệt cao

Thiết kế bộ trao đổi nhiệt 3-trong-1 giúp tăng hiệu quả của quá trình trao đổi nhiệt trong máy sấy.

Atlas Copco đánh giá đây là một yếu tố góp phần tạo nên hiệu suất cao của dòng F-series.

Độ sụt áp thấp

F120 có độ sụt áp theo bảng kỹ thuật là 0,28 bar.

Độ sụt áp thấp giúp hạn chế tổn thất áp suất trong hệ thống và góp phần giảm năng lượng cần thiết để duy trì áp suất khí nén.

Tiết kiệm điện

Atlas Copco sử dụng máy nén lạnh có mức tiêu thụ điện thấp và thiết kế hệ thống hướng tới việc giảm tiêu hao năng lượng.

Hoạt động ổn định khi tải thay đổi

Van Hot Gas Bypass giúp duy trì công suất làm lạnh trong các điều kiện tải khác nhau và duy trì áp suất trong evaporator, hạn chế hiện tượng đóng băng.

Thiết kế nhỏ gọn

F120 có kích thước:

650 × 650 × 875 mm

và trọng lượng 75 kg, giúp việc bố trí thiết bị trong phòng máy thuận tiện hơn so với các dòng có lưu lượng lớn hơn.

Dễ lắp đặt và bảo trì

Dòng F-series được thiết kế theo hướng quick plug-and-play installation, đồng thời các bộ phận quan trọng có khả năng tiếp cận thuận tiện cho công tác bảo trì.

6. Ứng dụng máy sấy khí F120 Atlas Copco

Với lưu lượng xử lý 120 l/s, F120 có thể được xem xét cho các hệ thống khí nén công nghiệp có nhu cầu xử lý lưu lượng tương ứng.

Khi lựa chọn máy sấy, không nên chỉ dựa vào công suất HP của máy nén khí. Lưu lượng thực tế, nhiệt độ khí vào, nhiệt độ môi trường và áp suất vận hành đều ảnh hưởng đến khả năng xử lý của máy sấy.

Tài liệu Atlas Copco cung cấp riêng các hệ số hiệu chỉnh theo những điều kiện này.

Các ứng dụng của F120

Dòng F-series được Atlas Copco đề xuất cho nhiều ứng dụng như:

• Thiết bị và dụng cụ khí nén
• Hệ thống điều khiển khí nén
• Sơn
• Đóng gói
• Ép phun
• Sửa chữa ô tô
• Bơm lốp
• Các ứng dụng công nghiệp và chuyên nghiệp

F120 phù hợp với hệ thống nào?

F120 có thể được xem xét cho:

• Xưởng cơ khí.
• Nhà máy sản xuất sử dụng nhiều thiết bị khí nén.
• Hệ thống điều khiển bằng khí nén.
• Xưởng sơn.
• Nhà máy nhựa có hệ thống ép phun.
• Gara ô tô.
• Hệ thống đóng gói.
• Các dây chuyền công nghiệp cần khí nén khô.

Lưu ý: Tài liệu đính kèm không quy định trực tiếp F120 tương ứng với một mức HP máy nén cụ thể. Vì vậy, trên trang SEO không nên khẳng định cứng rằng “F120 dành cho máy nén X–Y HP”. Nên tư vấn dựa trên lưu lượng và điều kiện vận hành thực tế.

7. Sơ đồ lắp đặt F120 trong hệ thống khí nén

Một cấu hình tham khảo:

┌─────────────────┐
│   MÁY NÉN KHÍ   │
└────────┬────────┘
         ↓
┌─────────────────┐
│   AFTERCOOLER   │
└────────┬────────┘
         ↓
┌─────────────────┐
│  BỘ TÁCH NƯỚC   │
└────────┬────────┘
         ↓
┌─────────────────┐
│  LỌC KHÍ NÉN    │
└────────┬────────┘
         ↓
┌─────────────────┐
│  BÌNH CHỨA KHÍ  │
└────────┬────────┘
         ↓
┌─────────────────┐
│ MÁY SẤY F120    │
└────────┬────────┘
         ↓
┌─────────────────┐
│  LỌC KHÍ NÉN    │
└────────┬────────┘
         ↓
┌─────────────────┐
│ BÌNH CHỨA KHÍ   │
│      KHÔ        │
└────────┬────────┘
         ↓
┌─────────────────┐
│ ĐƯỜNG ỐNG KHÍ   │
└────────┬────────┘
         ↓
┌─────────────────┐
│ THIẾT BỊ DÙNG   │
│      KHÍ         │
└─────────────────┘

Vì sao cần bộ tách nước trước F120?

Aftercooler và bộ tách nước giúp loại bỏ phần nước ngưng ban đầu trước khi khí đi vào máy sấy.

Điều này phù hợp với nguyên tắc của Atlas Copco: aftercoolers và drains là tuyến phòng vệ đầu tiên chống lại nước trong hệ thống khí nén, sau đó máy sấy xử lý phần độ ẩm còn lại.

Vị trí lắp đặt F120 cần lưu ý

Không gian:
F120 có kích thước 650 × 650 × 875 mm nên cần bố trí không gian phù hợp cho vận hành và bảo trì.

Thông gió:
Dòng F sử dụng dàn ngưng làm mát bằng không khí, vì vậy khu vực lắp đặt cần đảm bảo khả năng trao đổi nhiệt phù hợp.

Nhiệt độ môi trường:
Tài liệu quy định nhiệt độ môi trường tối đa 46°C.

Nhiệt độ khí vào:
Không vượt quá 62°C theo giới hạn kỹ thuật trong tài liệu.

8. Lam Thái Phát – Cung cấp máy sấy khí Atlas Copco

Lam Thái Phát cung cấp máy sấy khí Atlas Copco chính hãng, trong đó có dòng F-series như F120, F160, F200, F285, F335...

Khách hàng có thể lựa chọn máy sấy dựa trên:

• Lưu lượng khí nén.
• Áp suất làm việc.
• Nhiệt độ khí vào.
• Nhiệt độ phòng máy.
• Yêu cầu chất lượng khí.
• Điều kiện lắp đặt.
• Khả năng mở rộng hệ thống.

Hỗ trợ tư vấn lựa chọn F120

Thay vì chỉ hỏi:

“Máy nén khí bao nhiêu HP?”

Lam Thái Phát có thể kiểm tra thêm:

Lưu lượng máy nén bao nhiêu? Áp suất bao nhiêu bar? Nhiệt độ khí vào bao nhiêu? Nhà máy vận hành trong điều kiện nhiệt độ như thế nào?

Đây là cách tiếp cận phù hợp hơn khi lựa chọn máy sấy, bởi chính Atlas Copco cũng đưa ra hệ số hiệu chỉnh theo nhiệt độ môi trường, nhiệt độ khí vào và áp suất khí vào.

9. Tại sao nên chọn Lam Thái Phát?

Kinh nghiệm trong lĩnh vực máy nén khí và khí nén

Lam Thái Phát có kinh nghiệm cung cấp, lắp đặt và bảo trì hệ thống máy nén khí, thiết bị xử lý khí nén cho doanh nghiệp.

Có đội ngũ kỹ thuật

Khách hàng được hỗ trợ từ khâu:

• Tư vấn lựa chọn máy sấy.
• Kiểm tra thông số hệ thống.
• Tư vấn sơ đồ lắp đặt.
• Lắp đặt thiết bị.
• Bảo trì.
• Hỗ trợ xử lý sự cố.

Hỗ trợ khảo sát hệ thống

Đối với các nhà máy chưa xác định được model máy sấy phù hợp, Lam Thái Phát có thể dựa trên dữ liệu vận hành thực tế để tư vấn.

Hỗ trợ đo và đánh giá hệ thống khí nén

Lam Thái Phát có khả năng hỗ trợ đo:

• Lưu lượng khí nén.
• Điện năng tiêu thụ.
• Áp suất hệ thống.
• Mức tiêu thụ khí.

Đặc biệt với những hệ thống cũ, việc đo lưu lượng thực tế giúp có thêm cơ sở để lựa chọn thiết bị phù hợp thay vì chỉ dựa vào công suất danh định.

Hỗ trợ phụ tùng và bảo trì

Ngoài máy sấy khí, Lam Thái Phát còn hỗ trợ các sản phẩm và dịch vụ liên quan đến hệ thống khí nén, giúp doanh nghiệp thuận tiện hơn trong quá trình vận hành lâu dài.

10. Cam kết của Lam Thái Phát

Khi cung cấp máy sấy khí F120 Atlas Copco, Lam Thái Phát cam kết:

• Cung cấp sản phẩm chính hãng.
• Tư vấn model dựa trên nhu cầu thực tế.
• Kiểm tra thông số trước khi lựa chọn.
• Hỗ trợ lắp đặt.
• Hỗ trợ kỹ thuật.
• Hỗ trợ bảo trì và sửa chữa.
• Cung cấp phụ tùng phù hợp.
• Hỗ trợ CO/CQ theo sản phẩm và chứng từ cung cấp.
• Xuất hóa đơn VAT.
• Hỗ trợ giao hàng trên toàn quốc.

Liên hệ tư vấn máy sấy khí F120 Atlas Copco

LAM THÁI PHÁT

📍 Địa chỉ: 39/7 TL 56, P. An Phú Đông, TP. HCM
☎️ Hotline: 0931 747 388
📧 Email: info@lamthaiphat.com.vn
🌐 Website: lamthaiphat.com.vn

11. Câu hỏi thường gặp về máy sấy khí F120 Atlas Copco

Máy sấy khí F120 Atlas Copco có lưu lượng bao nhiêu?

F120 có lưu lượng xử lý 120 l/s, theo bảng thông số kỹ thuật của Atlas Copco.

F120 tương đương bao nhiêu CFM?

120 l/s tương đương khoảng 254 CFM.

Máy sấy khí F120 sử dụng điện áp bao nhiêu?

F120 sử dụng 230V/1Ph/50Hz.

F120 sử dụng môi chất lạnh gì?

Theo tài liệu, các model từ F45 đến F400 sử dụng R410A, do đó F120 sử dụng R410A.

Áp suất tối đa của máy sấy F120 là bao nhiêu?

Áp suất làm việc tối đa của F120 là 13 bar.

Nhiệt độ khí vào tối đa của F120 là bao nhiêu?

Theo tài liệu Atlas Copco, nhiệt độ khí vào tối đa là 62°C.

Máy sấy F120 có điểm sương bao nhiêu?

Dòng F-series có pressure dewpoint ổn định xuống đến 7°C.

F120 có độ sụt áp bao nhiêu?

Độ sụt áp được công bố trong bảng kỹ thuật là 0,28 bar.

F120 có phù hợp với máy nén khí 30–50HP không?

Có thể xem xét, nhưng không nên xác định model chỉ bằng HP. Cần kiểm tra lưu lượng khí nén, áp suất, nhiệt độ khí vào và nhiệt độ môi trường. Atlas Copco cung cấp các hệ số hiệu chỉnh cho những điều kiện này.

F120 có thay thế được bộ lọc khí nén không?

Không. Máy sấy lạnh F120 có nhiệm vụ chính là xử lý độ ẩm trong khí nén. Nếu hệ thống yêu cầu kiểm soát bụi, dầu aerosol hoặc dầu hơi, cần lựa chọn thêm cấp lọc phù hợp.
